OA6 typ 2

[jansch]

Grafpro - Schema ligger på albumet på första sidan här på planeten.

Vanligt är att byta till BD243 och BD244 men hittar du några med bättre hFE och som tål lika mycket ström/spänning så funkar det nog ännu bättre.
Som du har läst i denna tråden så drivs sluttrissorna av ett "klassA" steg (GE-steg). Borde ju vara t.ex ett Darlingtonsteg "på slutet". GE-steget eldar ju på rejält genom de 2st. 100ohms motstånden som du hittar stående på kretskortet. Till råga på allt elände drivs sluttrissorna i klass C!(kollektor/emitter spänningen=0volt).

Det första som normalt går sönder är GE-steget och det drar med sig sluttrissorna i fördärvet....

När du grejar med stegen bör du ha en högtalare inkopplad (eller ev. motstånd?). Du har positiv strömåterkoppling som annars strular. Var lite försiktig när du mäter och grejar, fingrarna på fel ställe och du har en fyrkantvåggenerator......

Om du ger mej din adress kan jag sända dej kopia på hela servicemanualen. Du behöver den för att ställa in både strömåterkopplingen (om du byter 9710:an) och dc-spänningen som centrerar o-läget på konen. (En annan medlem var vänlig och kopierade manualen till mej).

Vad jag förstår hann du konstatera att det blåser REJÄLT i portarna vid Helmholzresonansen. HAr du Boost switchar på dina slutsteg?

[jansch]

Glömde säga: Tänk på att de nya transistorerna har annan benkonfiguration!!!!!! Vänd dom upp o ner (benen uppåt) och förläng benen med kopplingstråd så blir det OK....

[grafpro]

Nu spelar de igen! Stoppade i BD441/BD442 och det verkar gå. De står i Elfas katalog som 80V 2A men i alla andra specar som 80V 4A (som originalen 2N5192/2N5195) och verkar hålla. Men det är obehagligt såsom många påpekat att känna hur varma de blir. Innan jag skruvade ihop gjorde jag en enkel tonsvepning:

Det är alltså en brutal förstärkning vid 30Hz som ger den överraskande goda basen ur dessa gamla 9710. Då förstår man också att det inte är en bra idé ett mata på 30Hz och dra på lite för att känna golvet vibrera. Det funkar i två sekunder eller så...

Nu skulle det vara kul att optimera förspänningen genom att variera motståndet R18. Man ser väl bäst när elementet hamnar utanför linjärt utslagsområde genom att lägga en mätmikrofon nära och lägga på sådär 30Hz med rejäl utstyrning, tänker jag.

[jansch]

Hej Grafpro!
Kuvert med serviceinstruktion med bl.a. hur Sonab ställde in "förspänningen" är på väg.... Du kan göra det utan mick pga av den positiva strömåterkopplingen.....

[bjed]

Problemet med dessa slutsteg är att sluttrissorna inte har något/några emittermotstånd som stabiliserar tomgångsströmmen. Utan dessa motstånd rusar strömmen då temeperaturen ökar.

/B

[Villee]

Och man har två alternativ att hindra strömmen rusa: sätta emittermotstånd och kanske förbättra slutstegs kylning?

[svempa]

Sluttransistorerna har basarna direkt ihopkopplade så det går ingen egentlig tomgångsström genom dem överhuvudtaget. Däremot så "tippar" drivsteget mot plus eller minussidan beroende på hur man justerat in offseten med R22 så att endera av sluttransistorerna kommer att leda ström genom baselementet men den andra transistorn är helt avstängd i vila. Att montera emittermotstånd skulle inte göra någon skillnad alls.

[Villee]

Jasso, jag tänkte inte R22... Mitt teori är att varför slutsteg går sönder är miserabel kylning + 9710 mycket liten Xmas (darför har jag köpt ett par BG20). När man spelar på något högre volym har man direkt fara att brinna sluttransistor/-erna om 9710 är inte centerat korrekt med hjälp av R22...
Själv jag använder inte original typ 2N5192/2N5195 sluttrissorna, istället använder jag BD245C/246C som brukar hålla bättre (har haft inte behov att byta sluttrissorna igen!). BD243/244 funkar också men jag inte har lyckades att få något slutsteg att fungera med 2N5192/2N5195 (har fyra slutsteg, 3 fungerar och ett inte).
Tycker nog att om du gillar att lyssna hardrock osv med OA-6 2 med 9710, du får byta sluttrissorna ganska ofta...

[jansch]

Grafpro har ju gjort ett fantastiskt jobb genom att bara konstatera att transistorerna "brinner" om X-läget på basen inte r korrekt justerat. Om man tänker till blir det ju så när förstärkaren försöker kompensera om X-läget ligger alltför snett. (Jag tänkte i 2 år och kom inte på det!!!)
Med KORREKT JUSTERAT x-max och original Philipselement är det svårt att köra sönder även original transistorerna. Om man byter till BG20 elelementet räcker det att justera till 0Volt DC på utgången. Man behöver alltså ingen utrustning för att mäta distorsion eller filtrera på övertoner. Dock, även BG20 mår bra av lite "DC-justering". På ett av min OA6 par ligger BG20 med 20mVolt respektive 28mV för att få lägsta möjliga distorsion.
Jag lyssnar HÖGT och har ett rum som suger ut bas men det verkar omöjligt att ta död på ett OA6typ2 slutsteg OM dom har BG20 ELLER om Philips 9710M har korrekt justerad X-max

[Villee]

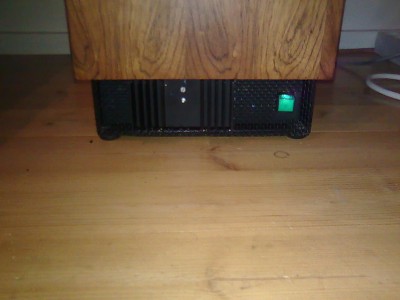

Bytte till BG20 (och förbättrade slutstegs kylning + litet likspänning till högtalaren) och resultat blir bättre än vad de var förr. Bastrummor hörs mycket bättre! Testade mitt lyssningsvolym och det är max 90 dB och slutsteg/BG20 brukar inte ha problem med det där volymet (har inte testat hur högt kan man spela). Kanske bas med BG20 förbättrar när dom är inspelad?

Har jag ny ett par fräscha 9710or kvar, vad jag ska göra med de där elementer?
