delningsfilter -tråd Carlsson högtalare

[Jan Peter]

Jörgen, jag har nyligen installerat ver 3 (dyra filtret) och där är
mycket allt enligt figuren dvs spole på 0.8 mH i serie med basen.l

Ser i figurerna som AVR7000 alias Stefan lagt upp att diskanterna
skall polvändas jämfört med instruktionen man får från John Larsen.
Är detta rätt?

Spelar kanske inte så stor roll men i alla fall.

Jan Peter

[Stefan Björklund]

Kan vara fel i min Skiss... jag får kolla då jag kommer hem!

Normalt så polvänder man diskanen då man använder att sådant här 6 dB/oktav - 12dB/oktav filter då man i annat fall får en djup dipp i frekvensgången vid delningsfrekvensen...

Jag skall kolla på orginalfiltret, -jag tror inte det framgick i det papper jag fick från John Larsen då jag köpte min uppgraderingssats...

/Stefan

[Jörgen]

Jan Peter, menar du att det är samma filter till OA52.3 som till OA51.3?
Isf bör man alltså byta seriespolen till 0,8mH.
Map fasvändningen så tycker jag att det låter MYCKET bättre om man fas-
vänder diskanten.
Jag tycker iofs att det också låter bättre med en parallellkondensator över
basen på c:a 6myF.
mvh jörgen

[Stefan Björklund]

Jag har nu kollat min Larsen-instruktion, filter, orginaldiskant, och ny diskant...

Polariteten för diskant är lika i orginal och uppgraderat utförande...
Dock har jag ju kopplat loss orginaluppkopplingen så jag kan inte säga med 1000% säkerhet hur det var från början,...
Dock är det så att om blå kabel går till orginaldiskantens -pol (verkar färgmässigt logiskt), så skall diskanten polvändas i förhållande till basen.

Jag får dock hem ett par orörda OA51 tillsammans med uppgraderingssatser om någon dag och då återkommer jag med "säker" info!!!

Mvh

/Stefan

[LJN]

-Det är ingen som har bra kontakt med "Larsens" som kan ta reda på hur polariteten ska vara för OA51.2 resp. 51.3?

[Jan Peter]

Jörgen:

1) John Larsen säljer samma filter och element (ver 3) till både OA52 och OA51.

2) "Seriespolen", alltså den soml ligger i serie med bas-mellan register
elementet, är på både ritning ovan och i verkligheten 0.8 mH.
Har du tidigare ver 2 filter måste du alltså byta flera komponenter
inte bara "seriespolen".

3) Oklarhet råder just nu om ritningarna ovan är korrekta vad gäller
fas på diskanternan, men AVR7000 återkommer om det hoppas jag.

Jan Peter

[Bill50x]

avr7000 - tack för infon! Inte allt för många komponenter mao. Tänkte först jag skulle efterfråga en principskiss, för sista meningen kunde jag inte visualisera hur det ska se ut
Men med så få komponenter är det bara (?) att lyfta på locket, titta hur det är kopplat - och skaffa nya fräscha komponenter...
Tack!

[Stefan Björklund]

Jag har nu noga kollat upp polariteten, och hur den skall vara för OA51, 51.2 och 51.3...

Detta genom att öppna mina senaste OA51 som var i helt orginalskick, samt att byta till diskantpolaritet lika den på basen i mina egna OA51.3 (de lät plötsligt mycket bättre, och inte så återhållna i det lägre diskantregistret... )

Med de senaste OA51 fick jag även med en lapp från Larsen där det står att blå kabel skall gå till + på diskant, och efter en kontroll på ett löst OA 51 filter jag har liggande så bekräftas allt ytterligare en gång...

Diskanten skall alltså inte "polvändas" i förhållande til basen och bilderna på filter i början av denna tråd är nu uppdaterade till korrekta skisser!



Jag ber om ursäkt för detta misstag...

Mvh

/Stefan

[Jörgen]

hej

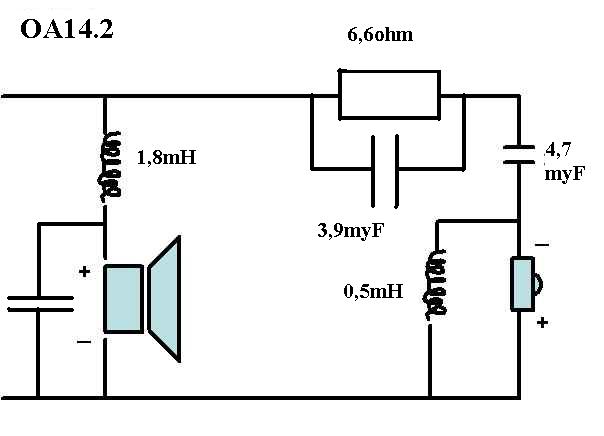

Håller på och renoverar ett par OA14.Har fått för mig att diskanten är ngt för stark
nära delningsfrkvensen.Om jag dämpar med inbyggda motstånd tycker jag inte att
det riktigt hjälper.Provar därför ett variabelt motstånd(3,9myF//6,6ohm) som jag
faktiskt tycker funkar.Skulle vara väldigt roligt om ngn ville prova detta (vill få en
andra åsikt).Är enkelt att prova om man har byglarna kvar på filtret.
Löd bara på ett par bananer och koppla i yttre bananhonorna på baffel.
mvh/jörgen

[mattepatte]

Hur ser OA-50 respektive 50.2 och 50.3 filtren ut ?
