popboxen - hur kopplar jag till filtret?????

[oljohan]

Jag har kommit över en par oanvända lådor till vad jag tror är Popboxen, den modell som liknar OA5 typ 2. Troligtvis en byggsats som aldrig blev färdigställd.... Alla grejer fanns med förutom själva elementen, och jag planerar nu att göra bygget. Element har jag sedan tidigare, dock funderar jag om det är lönt att sätta i CT62 eller om jag ska använda några MT20.....

I baffeln är förberett för 1 Philips 9710 samt 4 diskanter som ska placeras runt densamma i en ring. Funderar förstås på om det är bättre att sätta dem vid sidan av som på OA5 eller rent av i ett Y....

Till lådorna följder också 2 filter, och mitt egentliga dilemma är nu hur dessa ska kopplas?????

+ och - in är lödat fast på spolarna, samt några korta trådar som ska vidare till elementen. Mellan de "inre" trådarna på spolarna är ocskå ett motstånd monterat.

Jag bifogar en skiss hur det hela ser ut. Av skissen framgår också hur jag provkopplat det hela. Den kopplingen lät OK, men är det rätt?????

Hoppas någon kan hjälpa......

Ola

[svempa]

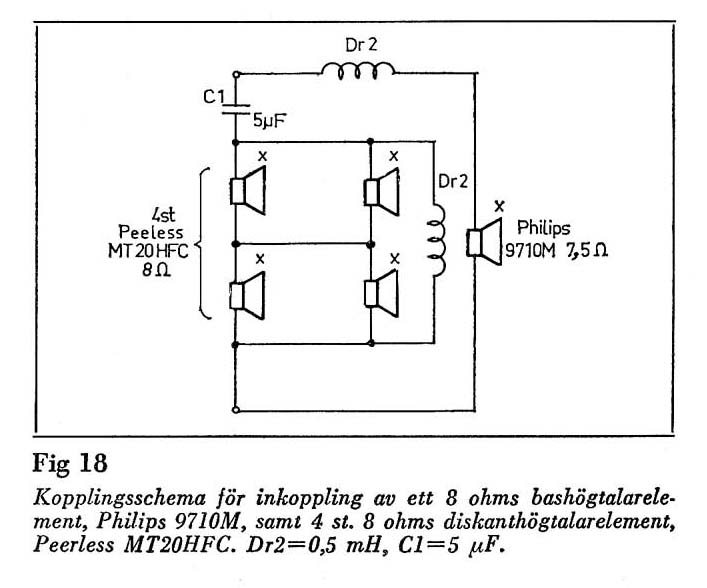

Det verkar ju vara rätt kopplat men den grå komponenten är väl inte ett motstånd utan en kondensator istället. Bifogat hittar du filterritningen från originalartikeln.

Sven

[oljohan]

Stort tack Sven

Jag är lite nybörjare på det där med filter så jag kan inte skillnaden mellan motstånd och kondensatorer.... Jag har renoverat ett antal högtalare vad gäller lådor, kantat om några element samt bytt ut trilskande diskanter.....

Jag tänkte nu ge mig på även filter, men är fortfarande i "lärprocessen". Egentligen begriper jag inte så mycket om teknik, men skam den som ger sig! Man är väl aldrig för gammal för att lära något nytt!!

Ola

[Martin Dellstig]

Hej!

Du har väl sett att hela artikeln med byggbeskrivningen finns att ladda ned under sidan för "Popboxen" på CarlssonPlanets huvudsida?
Där beskrivs delningsfiltret som redan visats men även dämpningen av elementet.

Med vänlig hälsning

Martin
